ノースパワーTOPページ＞チャージコントローラー＞DPLS-10

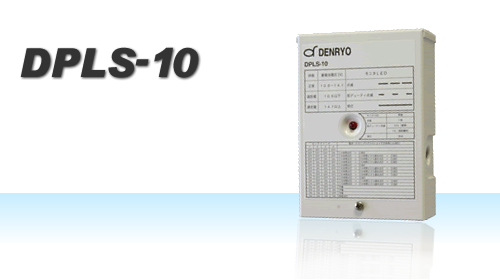

	製品名	チャージコントローラー DPLS-10
	品番	ECC-***
	メーカー	電菱
	主要仕様	充電制御・放電制御・夜間タイマー


製品名	価格(税込み)

DPLS-10（10A 12V）生産終了	17,500-

主な特徴

・夜間タイマー　日没後4、6、8時間または終夜点灯が選択可能。
・PWM&PFM制御で省電力化。
・照明テストスイッチ付き。
・粉体塗装による美しい外観及び高耐候性。
・LED1灯によるシンプルな表示で低消費電力。
・LED照明用に使用する際は、LEDの劣化防止のため調光機能を備えています。
(消費電力25%カット）

PWM＆PFM制御

出力電流が一定以上の時にPWM制御を行い、低負荷時にはPFM動作に移行する高効率設計です。

夜間タイマープログラム一覧

DIPスイッチ				動作(但しプログラムによらず日照時には消灯）
1	2	3	4	動作(但しプログラムによらず日照時には消灯）
OFF	OFF	OFF	OFF	・夜間タイマーなし
OFF	OFF	OFF	ON	・４時間点灯→・消灯
OFF	OFF	ON	OFF	・４時間点灯→・４時間25%調光点灯→・消灯
OFF	OFF	ON	ON	・４時間点灯→・６時間25%調光点灯→・消灯
OFF	ON	OFF	OFF	・４時間点灯→・８時間25%調光点灯→・消灯
OFF	ON	OFF	ON	・６時間点灯→・消灯
OFF	ON	ON	OFF	・６時間点灯→・４時間25%調光点灯→・消灯
OFF	ON	ON	ON	・６時間点灯→・６時間25%調光点灯→・消灯
ON	OFF	OFF	OFF	・６時間点灯→・８時間25%調光点灯→・消灯
ON	OFF	OFF	ON	・８時間点灯→・消灯
ON	OFF	ON	OFF	・８時間点灯→・４時間25%調光点灯→・消灯
ON	OFF	ON	ON	・８時間点灯→・６時間25%調光点灯→・消灯
ON	ON	OFF	OFF	予備
ON	ON	OFF	ON	予備
ON	ON	ON	OFF	予備
ON	ON	ON	ON	終夜点灯

◆チャージコントローラー DPLS-10　仕様表

DPLS-10　仕様
製品名 ( 型式 )	DPLS-10

制御機能	充電/放電制御

システム電圧	12Vdc

最大入力電圧	20Vdc

太陽電池入力電流	10A

負荷電流	10A

充電方式	PWM & PFM

充電電圧	14.3V

負荷遮断電圧	10.5V

負荷再接続電圧	12.5V

周囲温度範囲	-20～60℃

自己消費電流	4mA

外形寸法	95×131×35(mm)

重量	410g

→DPLS-10の取扱説明書(PDFファイル)
→DPLS-10の外形寸法図(PDFファイル)

◆仕様及び外観は、改良のため予告無く変更することがあります。

品番	品名	価格(税込み)

ECC-201	DPLS-10（10A 12V）	\17,500-
