チャージコントローラーPS-30M
モーニングスター製チャージコントローラーPS-30M
製品名 PS-30M (プロスター30エム)
品番 ECC-030
メーカー モーニングスター社
主要仕様 定格容量30A、充・放電制御、
デジタルメーター
製品名 価格(税込み)
PS-30M(30A、12/24V系両用)
\31,500-
備 考 DC12V、24V系に使用できます。

製品概要
PWM充電により、発生ガス量を最小限に抑えつつ、バッテリーの完全充電を行います。ソリッドステート構造ですので充電中も静かです。

最大の特徴であるデジタルメーターを標準で装備しており、バッテリー電圧と充電電流、放電(負荷)電流を表示します。デジタル表示は、LEDと連動して4秒おきに切り替わります。

密閉型と非密閉型のバッテリーに対応しておりますので、バッテリーの種類に応じた適切な充電電圧制御が可能です。

本体に温度センサーを内臓しており、自動で充電電圧を温度補正します。周囲温度も-40℃から60℃の広い範囲にわたって使えますので、寒冷地や比較的高温となる制御盤内への設置も安心です。

赤・黄・緑の3色のLEDランプで、バッテリー残量を知る目安になり、一目で様子がわかります。

また、負荷ON-OFF用の手動スイッチもあり、負荷通電時には、スイッチ頭部の赤色LEDが点灯します。

本体保護のため、電圧や電流値のみではなく、温度も管理(過熱センサー内臓)していますので、繊細ながらも、タフなチャージコントローラーです。

稼動状況が具体的かつ分かりやすく表示されますので、電圧や発電量などのシステム状況をモニターしたい方にお勧めの高級チャージコントローラーです。
◆PS-30Mの仕様表・・・(括弧)内は24V系で運用時の数値
製 品 名 ( 型 式 ) PS-30
メ ー カ ー 名 モーニングスター社
制 御 機 能 充・放電制御
定格充電電流上限 30 [A]まで
適用システム電圧 DC12V系、24V系両用(自動設定)
動 作 電 圧 DC10〜30 [V]
最大入力電圧 50 [V]
充電電圧(室温時) GEL型バッテリー14.0(28.0)[V]
密閉型バッテリー14.15(28.3)[V]
開放型バッテリー14.4(28.8)[V]
周囲環境温度 -40〜+60 [℃]
温度補正 -30 [mV/℃]
負荷制御(LOAD端子) 30 [A]
負荷切断電圧/復帰電圧 11.4V(22.8V) / 12.6V(25.2V)
自己消費電流 10〜12 [mA]
外形寸法 縦105×横153×厚55 [ mm ]
重 量 340[ g ]
取り付け穴径 φ5mm×4

ご参考資料

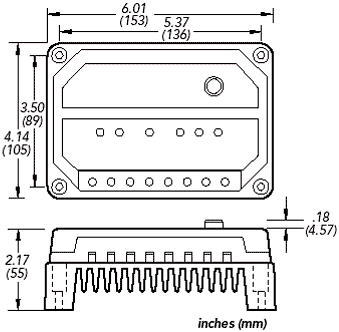

外形寸法図
チャージコントローラーPS-30M寸法図

出入力端子 LCD表示部
◆LED説明
上段・・・バッテリー電圧
中段・・・太陽電池電流
下段・・・負荷電流

◆バッテリー電圧セットポイント (12VDC、25℃)
バッテリータイプ ジェル 密閉型 非密閉型
PWMレギュラー充電 14.0V 14.15V 14.4V
フロート充電 13.7V 13.7V 13.7V
均等化充電 - 14.35V 14.9/15.1V
※24Vでご使用の場合、上記数値の2倍になります。
※自動均等化充電は密閉型は16日毎、非密閉型は11日毎

◆システム電圧設定について
本機とバッテリーを初めに接続した際にバッテリー電圧が15.5V以上の場合24V系システム、それ以下の場合12V系システムと判断します。

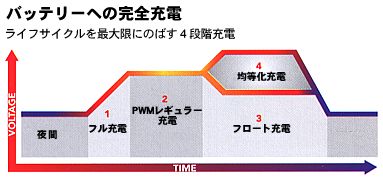

◆PS-30Mの充電イメージ


品 番 品 名 価 格(税込み)
ECC-030 PS-30M(30A、12/24V系両用) \31,500-
