| 製品名 | 三菱電機ソーラーパネル 発電セット |
|
| 品番 | MIPV-*** | |
| メーカー | ノースパワー | |
| 仕様 | 本格的に発電したい方向け | |
| 製品名 | 税込価格 | |
| 三菱電機ソーラーパネル発電セットシステム1 | \268,000- | |
| 三菱電機ソーラーパネル発電セットシステム2 | \459,000- | |
| 三菱電機ソーラーパネル発電セットシステム3 | \840,000- | |
| 三菱電機ソーラーパネル発電セットシステム4 | \1,200,000- メールにてご注文ください。 ※メール確認後、担当よりご連絡いたします。 |
|
製品概要

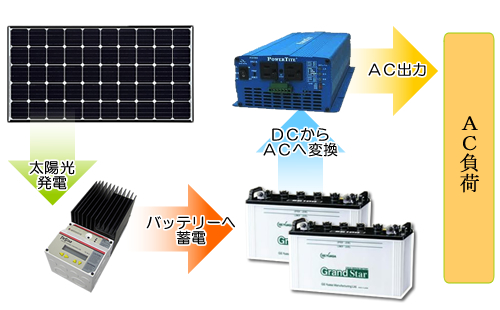

本格的なソーラー発電システムを構築するためのセットです。ユニットハウスの仮設事務所などの電源を賄うことが出来ます。無電源地帯における電源確保も可能ですので、エンジン発電機に頼らない電源を確保することが可能です。

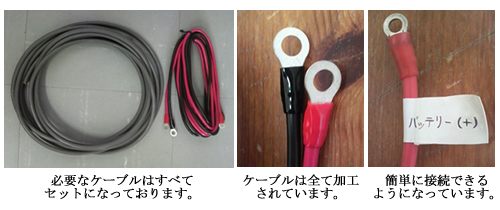

また接続なども簡単に行えるようになっており、それぞれの端子付近には、極性「+/-」が明記されており、接続図面も同封いたします。必要配線も全て一式になっております。
＊ソーラーパネルは、南向きに、水平角度１０〜６０度の範囲内で設置してください。
＊システム電圧がDC12/24V系となります。
＊チャージコントローラー、インバータ、バッテリーは、水に濡れない場所に設置して下さい。
＊ソーラーパネルの設置面積が必要になります。
※システム1.2は、チャージコントローラーが上記イメージ写真と異なります。
システム概要・・・下記は目安です。設置状況などの使用環境により変化しますことをご了承ください。
 システム１・・・190Wパネルセット(DC12V系)一日あたりの平均発電量＝570Wｈ |
|
・ソーラーパネル PV-MX-190HA×1枚 (合計190W) ・チャージコントローラー SS-MPPT-15L ・100Ahサイクルバッテリー EB-100 ×2台(合計200Ah) ・DC-ACインバーター 350W正弦波インバーター ・専用パネルケーブル、10m ・コントローラー〜バッテリー専用ケーブル、3m ・他、専用ケーブル類一式 |
190Wパネル×1枚によるソーラー発電セットです。 どう使う？ ・山小屋や非難小屋の非常用電源として ・工事現場用仮設事務所(ユニットハウス)などの電源として |
| システム2・・・380Wパネルセット(DC24V系) 一日あたりの平均発電量＝1140Wｈ |
|
・ソーラーパネル PV-MX-190HA×2枚 (合計380W) ・チャージコントローラー SS-MPPT-15L ・100Ahサイクルバッテリー EB-100 ×4台(合計400Ah) ・DC-ACインバーター 600W正弦波インバーター ・専用パネルケーブル、10m ・コントローラー〜バッテリー専用ケーブル、3m ・他、専用ケーブル類一式 |
190Wパネル×2枚によるソーラー発電セットです。 どう使う？ ・山小屋や非難小屋の非常用電源として ・工事現場用仮設事務所(ユニットハウス)などの電源として |
| システム3・・・760Wパネルセット(DC24V系) 一日あたりの平均発電量＝2280Wｈ |
|
・ソーラーパネル PV-MX-190HA×4枚 (合計760W) ・チャージコントローラー TS-MPPT-45 ・100Ahサイクルバッテリー EB-100 ×6台(合計600Ah) ・DC-ACインバーター 1500W正弦波インバーター ・専用パネルケーブル、10m ・コントローラー〜バッテリー専用ケーブル、3m ・他、専用ケーブル類一式 |
190Wパネル×4枚によるソーラー発電セットです。 どう使う？ ・山小屋や非難小屋の非常用電源として ・工事現場用仮設事務所(ユニットハウス)などの電源として |
| システム4・・・1140Wパネルセット(DC24V系) 一日あたりの平均発電量＝3420Wｈ |
|
・ソーラーパネル PV-MX-190HA×6枚 (合計1140W) ・チャージコントローラー TS-MPPT-60 ・100Ahサイクルバッテリー EB-100 ×8台(合計800Ah) ・DC-ACインバーター 2000W正弦波インバーター ・専用パネルケーブル、10m ・コントローラー〜バッテリー専用ケーブル、3m ・他、専用ケーブル類一式 |
195Wパネル×6枚によるソーラー発電セットです。 どう使う？ ・山小屋や非難小屋の非常用電源として ・工事現場用仮設事務所(ユニットハウス)などの電源として |
製品仕様
| 仕様 | 定格 | 外形寸法 | 重量 | 備考 |
ソーラーパネル |
PV-MX-190HA 定格出力190W （三菱電機） 最大出力 動作電流7.66A 最大出力 動作電圧24.8V 開放電圧30.6V |
1657× 858× 46mm |
17.0kg | 多結晶系 |
チャージコントローラー |
《SS-MPPT-15》 定格容量15Ａ (12,24VDC） |
169× 64× 73mm |
650g | システム1.2 |
チャージコントローラー |
《TS-MPPT》 定格容量40Ａ/60A (12,24,48VDC） |
291×130×142mm | 4.14g | システム3は TS-MPPT-45 システム4はTS-MPPT-60 |
バッテリー |
《EB-100》 定格容量100Ah |
409×173×244 | 33.5kg | 開放型 バッテリー |
DC-ACインバーター |
《FI-S353A》 定格350W |
72×152×210 | 1.6kg | 正弦波 |
DC-ACインバーター |
《FI-S603》 定格600W |
178mm×273mm 72mm |
2.7kg | 正弦波 |
DC-ACインバーター |
《FI-S1503A》 定格1500W |
180mm×340mm 90mm |
4kg | 正弦波 |
DC-ACインバーター
|
《FI-S2003》 定格2000W |
368mm×209mm 165mm |
9kg | 正弦波 |
| 品 番 | 品 名 | 税込価格 | |
| MIPV-001 | 三菱電機ソーラーパネル発電セットシステム1 | \268,000- | |
| MIPV-002 | 三菱電機ソーラーパネル発電セットシステム2 | \459,000- | |
| MIPV-003 | 三菱電機ソーラーパネル発電セットシステム3 | \840,000- | |
| MIPV-004 | 三菱電機ソーラーパネル発電セットシステム4 | \1,200,000- メールにてご注文ください。 ※メール確認後、担当よりご連絡いたします。 |
|
＜Memo＞
上記システム以外は、別途ご相談ください。
(目的や用途に合わせたシステムをご提案いたします)
