| 製品名 | 電菱製正弦波DC-ACインバーター |
| メーカー | 電菱 |
| 主要仕様 | 正弦波出力 |

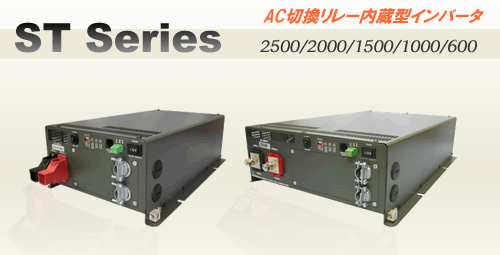

STシリーズの主な特徴
■商用自動切換リレー内蔵
交流入力端子に接続された商用電源が遮断されると、バッテリーからインバータを介して負荷へ電力供給されます。商用電源が復帰すると自動切換リレーが働き、負荷は再度自動的に商用電源に接続されます。
■切換時間の短縮を実現
高速自動切換リレーにより瞬時の切換(8〜14msec)を可能にしました。商用電源と常時同期運転で負荷の運転遮断を回避します。
■完全サイン波出力
歪率3%以下の高品位なサイン波を出力します。計測器や救急器具などの精密機器の電源に適しています。
| 項目 | 内容 | ||
|---|---|---|---|

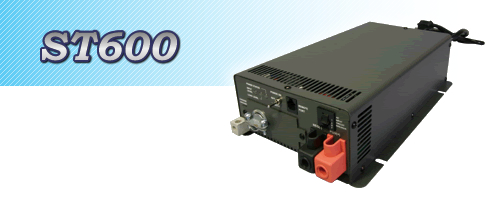

| 型式 | ST600-112 | ST600-124 | ST600-148 |
|
連続出力
|
600W
|
||
|
最大出力(3分間)
|
680W
|
||
|
サージ電力
|
800W
|
||
|
定格入力電圧
|
12Vdc
|
24Vdc
|
48Vdc
|
|
定格出力電圧
|
100/110/120Vac±5%
|
||
|
周波数(SW切換)
|
50/60Hz±0.05%
|
||
|
出力波形
|
正弦波(歪率3%以下)
|
||
|
効率(全負荷)
|
87%
|
90%
|
90%
|
|
無負荷電流
|
0.9A
|
0.45A
|
0.23A
|
|
入力電圧範囲 |
10.5〜15Vdc
|
21〜30Vdc
|
42〜60Vdc
|
|
入力レベル表示
|
赤/オレンジ/緑色LED
|
||
|
負荷レベル表示
|
|||
|
エラー表示
|
赤色LED
|
||
|
保護回路
|
入力高電圧、入力低電圧、過温度、過負荷、回路短絡、
逆接続(ヒューズ)、ACブレーカー |
||
|
ブレーカー
|
7A
|
||
|
リモートコントローラ
|
CR-8(オプション)
|
||
|
AC切換同期
|
可
|
||
|
切換スイッチ
|
10A
|
||
|
切換時間
|
インバータ→ACバイパス：4〜8msec
|
||
|
ACバイパス→インバータ：41〜45msec
|
|||
|
安全規格
|
UL458
|
||
|
EMC規格
|
FCC Class B
|
||
|
動作温度範囲
|
0〜40℃
|
||
|
保存温度範囲
|
-30〜70℃
|
||
|
冷却
|
負荷連動ファン
|
||
|
寸法
|
290×179×80(mm)
|
||
|
重量
|
3.3kg
|
||
| 取扱説明書 外形寸法図 |
→STシリーズの取扱説明書(PDFファイル) →ST600の外形寸法図(PDFファイル) ※仕様及び外観は、改良のため予告無く変更することがあります。 |
||
品 番 |
型式/入力電圧 | 価格(税込み) | |
| EST-612 | ST600/12V入力 | \84,240- | |
| EST-624 | ST600/24V入力 | \84,240- | |
| EST-648 | ST600/48V入力 | \84,240- | |
| 項目 | 内容 | ||
|---|---|---|---|

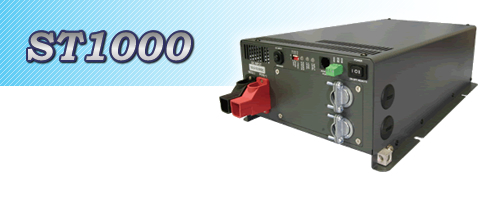

| 型式 | ST1000-112 | ST1000-124 | ST1000-148 |
|
連続出力
|
1000W
|
||
|
最大出力(3分間)
|
1150W
|
||
|
サージ電力
|
2000W
|
||
|
定格入力電圧
|
12Vdc
|
24Vdc
|
48Vdc
|
|
定格出力電圧
|
100/110/120Vac±5%
|
||
|
周波数(SW切換)
|
50/60Hz±0.05%
|
||
|
出力波形
|
正弦波(歪率3%以下)
|
||
|
効率(全負荷)
|
88%
|
91%
|
92%
|
|
無負荷電流
|
1.43A
|
0.75A
|
0.38A
|
|
節電モード
|
0.25A
|
0.15A
|
0.09A
|
|
入力電圧範囲 |
10.5〜15Vdc
|
21〜30Vdc
|
42〜60Vdc
|
|
入力レベル表示
|
赤/オレンジ/緑色LED
|
||
|
負荷レベル表示
|
|||
|
エラー表示
|
赤色LED
|
||
|
保護回路
|
入力高電圧、入力低電圧、過温度、過負荷、回路短絡、
逆接続(ヒューズ)、ACブレーカー |
||
|
ブレーカー
|
12A
|
||
|
リモートコントローラ
|
CR-6 / CR-8(オプション)
|
||
|
AC切換同期
|
可
|
||
|
切換スイッチ
|
16A
|
||
|
切換時間
|
インバータ→ACバイパス：8〜10msec
|
||
|
ACバイパス→インバータ：16〜50msec
|
|||
|
安全規格
|
UL458準拠
|
||
|
EMC規格
|
FCC Class A
|
||
|
動作温度範囲
|
0〜40℃
|
||
|
保存温度範囲
|
-30〜70℃
|
||
|
冷却
|
負荷連動ファン
|
||
|
寸法
|
373×236×116(mm)
|
||
|
重量
|
6.2kg
|
||
| 取扱説明書 外形寸法図 |
→STシリーズの取扱説明書(PDFファイル) →ST1000の外形寸法図(PDFファイル) ※仕様及び外観は、改良のため予告無く変更することがあります。 |
||
| 品番 |
型式/入力電圧 | 価格(税込み) | |
| EST-1012 | ST1000/12V入力 | \113,400- | |
| EST-1024 | ST1000/24V入力 | \113,400- | |
| EST-1048 | ST1000/48V入力 | \113,400- | |
| 項目 | 内容 | ||
|---|---|---|---|
| 型式 | ST1500-112 | ST1500-124 | ST1500-148 |
|
連続出力
|
1500W
|
||
|
最大出力(3分間)
|
1725W
|
||
|
サージ電力
|
3000W
|
||
|
定格入力電圧
|
12Vdc
|
24Vdc
|
48Vdc
|
|
定格出力電圧
|
100/110/120Vac±5%
|
||
|
周波数(SW切換)
|
50/60Hz±0.05%
|
||
|
出力波形
|
正弦波(歪率3%以下)
|
||
|
効率(全負荷)
|
88%
|
91%
|
92%
|
|
無負荷電流
|
1.45A
|
0.75A
|
0.40A
|
|
節電モード
|
0.28A
|
0.15A
|
0.09A
|
|
入力電圧範囲 |
10.5〜15Vdc
|
21〜30Vdc
|
42〜60Vdc
|
|
入力レベル表示
|
赤/オレンジ/緑色LED
|
||
|
負荷レベル表示
|
|||
|
エラー表示
|
赤色LED
|
||
|
保護回路
|
入力高電圧、入力低電圧、過温度、過負荷、回路短絡、
逆接続(ヒューズ)、ACブレーカー |
||
|
ブレーカー
|
16A
|
||
|
リモートコントローラ
|
CR-6 / CR-8(オプション)
|
||
|
AC切換同期
|
可
|
||
|
切換スイッチ
|
25A
|
||
|
切換時間
|
インバータ→ACバイパス：8〜10msec
|
||
|
ACバイパス→インバータ：16〜50msec
|
|||
|
安全規格
|
UL458準拠
|
||
|
EMC規格
|
FCC Class A
|
||
|
動作温度範囲
|
0〜40℃
|
||
|
保存温度範囲
|
-30〜70℃
|
||
|
冷却
|
負荷連動ファン
|
||
|
寸法
|
403×236×116(mm)
|
||
|
重量
|
7.0kg
|
||
| 取扱説明書 外形寸法図 |
→STシリーズの取扱説明書(PDFファイル) →ST1500の外形寸法図(PDFファイル) ※仕様及び外観は、改良のため予告無く変更することがあります。 |
||
| 品番 |
型式/入力電圧 | 価格(税込み) | |
| EST-1512 | ST1500/12V入力 | \159,840- | |
| EST-1524 | ST1500/24V入力 | \159,840- | |
| EST-1548 | ST1500/48V入力 | \159,840- | |
| 項目 | 内容 | ||
|---|---|---|---|
| 型式 | ST2000-112 | ST2000-124 | ST2000-148 |
|
連続出力
|
2000W
|
||
|
最大出力(3分間)
|
2300W
|
||
|
サージ電力
|
4000W
|
||
|
定格入力電圧
|
12Vdc
|
24Vdc
|
48Vdc
|
|
定格出力電圧
|
100/110/120Vac±5%
|
||
|
周波数(SW切換)
|
50/60Hz±0.05%
|
||
|
出力波形
|
正弦波(歪率3%以下)
|
||
|
効率(全負荷)
|
88%
|
91%
|
92%
|
|
無負荷電流
|
2.60A
|
1.50A
|
0.70A
|
|
節電モード
|
0.60A
|
0.30A
|
0.20A
|
|
入力電圧範囲 |
10.5〜15Vdc
|
21〜30Vdc
|
42〜60Vdc
|
|
入力レベル表示
|
赤/オレンジ/緑色LED
|
||
|
負荷レベル表示
|
|||
|
エラー表示
|
赤色LED
|
||
|
保護回路
|
入力高電圧、入力低電圧、過温度、過負荷、回路短絡、
逆接続(ヒューズ)、ACブレーカー |
||
|
ブレーカー
|
25A
|
||
|
リモートコントローラ
|
CR-6 / CR-8(オプション)
|
||
|
AC切換同期
|
可
|
||
|
切換スイッチ
|
25A
|
||
|
切換時間
|
インバータ→ACバイパス：8〜10msec
|
||
|
ACバイパス→インバータ：16〜50msec
|
|||
|
安全規格
|
UL458準拠
|
||
|
EMC規格
|
FCC Class A
|
||
|
動作温度範囲
|
0〜40℃
|
||
|
保存温度範囲
|
-30〜70℃
|
||
|
冷却
|
負荷連動ファン
|
||
|
寸法
|
433×332×117(mm)
|
||
|
重量
|
11.2kg
|
||
| 取扱説明書 外形寸法図 |
→STシリーズの取扱説明書(PDFファイル) →ST2000の外形寸法図(PDFファイル) ※仕様及び外観は、改良のため予告無く変更することがあります。 |
||
| 品番 |
型式/入力電圧 | 価格(税込み) | |
| EST-2012 | ST2000/12V入力 | \213,840- | |
| EST-2024 | ST2000/24V入力 | \213,840- | |
| EST-2048 | ST2000/48V入力 | \213,840- | |
| 項目 | 内容 | ||
|---|---|---|---|

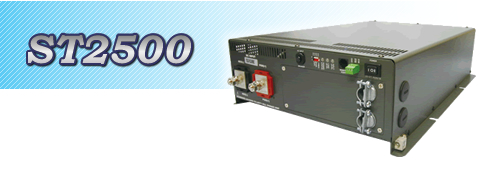

| 型式 | ST2500-112 | ST2500-124 | ST2500-148 |
|
連続出力
|
2500W
|
||
|
最大出力(3分間)
|
2875W
|
||
|
サージ電力
|
5000W
|
||
|
定格入力電圧
|
12Vdc
|
24Vdc
|
48Vdc
|
|
定格出力電圧
|
100/110/120Vac±5%
|
||
|
周波数(SW切換)
|
50/60Hz±0.05%
|
||
|
出力波形
|
正弦波(歪率3%以下)
|
||
|
効率(全負荷)
|
88%
|
91%
|
92%
|
|
無負荷電流
|
2.35A
|
1.30A
|
0.70A
|
|
節電モード
|
0.50A
|
0.35A
|
0.19A
|
|
入力電圧範囲 |
10.5〜15Vdc
|
21〜30Vdc
|
42〜60Vdc
|
|
入力レベル表示
|
赤/オレンジ/緑色LED
|
||
|
負荷レベル表示
|
|||
|
エラー表示
|
赤色LED
|
||
|
保護回路
|
入力高電圧、入力低電圧、過温度、過負荷、回路短絡、
逆接続(ヒューズ)、ACブレーカー |
||
|
ブレーカー
|
30A
|
||
|
リモートコントローラ
|
CR-6 / CR-8(オプション)
|
||
|
AC切換同期
|
可
|
||
|
切換スイッチ
|
25A
|
||
|
切換時間
|
インバータ→ACバイパス：8〜10msec
|
||
|
ACバイパス→インバータ：16〜50msec
|
|||
|
安全規格
|
UL458準拠
|
||
|
EMC規格
|
FCC Class A
|
||
|
動作温度範囲
|
0〜40℃
|
||
|
保存温度範囲
|
-30〜70℃
|
||
|
冷却
|
負荷連動ファン
|
||
|
寸法
|
463×332×117(mm)
|
||
|
重量
|
12.0kg
|
||
| 取扱説明書 外形寸法図 |
→STシリーズの取扱説明書(PDFファイル) →ST2500の外形寸法図(PDFファイル) ※仕様及び外観は、改良のため予告無く変更することがあります。 |
||
| 品番 |
型式/入力電圧 | 価格(税込み) | |
| EST-2512 | ST2500/12V入力 | \291,085- | |
| EST-2524 | ST2500/24V入力 | \291,085- | |
| EST-2548 | ST2500/48V入力 | \291,085- | |
