販売終了
エアロゼン2キット
ウィンドクック
 |
|
| 備 考 | ＜製品に標準で添付されているもの＞ 風車本体、ブレード、尾翼、金具類、 過充電防止用レギュレーター、日本語詳細マニュアル ＜製品に含まれないもの＞ 支柱、電線ケーブル、接続箱、バッテリー等 |
製品概要
世界中で評判の良かった前モデルWG503を改良した風力発電機が、このWG504です。
いたずらにピークパワーを追いかけるのではなく、弱風域での発電性能を重視したデザインを採用しているため、弱い風から発電を開始し、特に風速6m/s以下の弱風域での発電性能は、他社製の高出力機をも凌ぐ発電性能を発揮します。
弱い風で回転し始めますので、いつ見ても回っている印象が強い風力発電機です。もちろん、風切音も非常に静かで、住宅街への設置も安心です。
製品特徴
本製品は、他製品と比較して次のような特徴があります。
(1)弱い風でも回転し、動作もスムーズで静かです。
(2)弱風域での発電性能に優れています。
(3)多翼型（6枚翼）デザイン採用の高トルク・低速回転機です。
(4)風切音が静かで、住宅街への設置も安心です。
(5)強風地域では、ファーリング機構付きの上位機種FM910をお勧めします。
実際の利用例
以下に本製品の代表的な利用事例をご紹介します。
(1)別荘用独立電源システム用として
(2)ヨットなどの独立電源システムとして
(3)個人様向けの趣味用途、実用独立電源システム用として
(4)街路灯や非常灯などの独立電源システムとして
(5)スマートで、おだやかなイメージを与えるモニュメントとして
◆WG504仕様表
| 項 目 | 仕 様 |
| 製品名称 | WG504 |
| ローター直径 | 510mm |
| ブレード枚数 | 6枚 |
| 定格出力 | 25W(風速10m/s時) |
| 出力電圧 | DC12V |
| 発電開始風速 | 風速2.2m/s |
| 発電機形式 | 永久磁石３相交流発電機 |
| 本体重量 | 約3.58kg |
| 材質 | FRP |
| 耐風速強度 | 風速40m/s |
| ファーリング機構 | なし |
| 適合支柱径 | 内径31.7mm(取付部別途加工が必要) |
| 製品構成 | 風力発電機本体 レギュレータ ブレード 尾翼 ネジ類 日本語マニュアル |
| 備考 | バッテリー容量50Ah程度以上推奨 |
ご参考資料

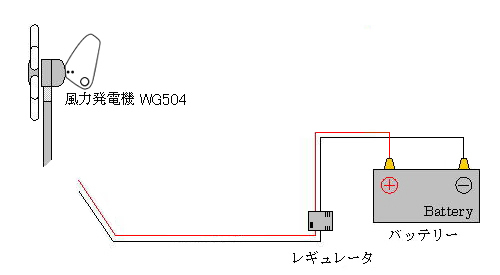

(1)配線図
弊社製専用接続箱とメーカーオプション品であるレギュレータを介してバッテリーに充電する標準的なシステム構成図です。専用接続箱には、ブレーキスイッチと保護ヒューズ、発電量観測用のアナログ電流計が搭載されています。（付属レギュレーターにもストップスイッチあり）
太陽光発電とのハイブリッドシステムを組む事も可能です。ただし、過充電防止策として、発電機とバッテリー間のラインを切断する方法は、風力発電機が無負荷で回転し、大変危険ですので、必ず有負荷状態を保つようなシステムにしてください。

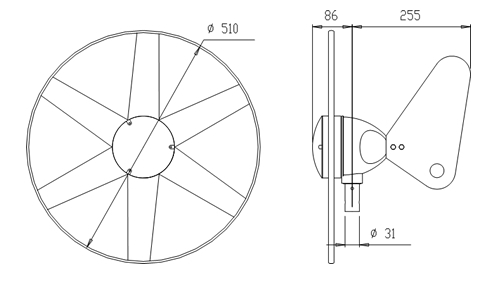

(2)外形寸法図
（3)パワーカーブ
| 品 番 | 品 名 | 価 格 (税込み) |
|
| WTR-504 | (本体)WG504、12V系仕様 | \103,464- | |
